Futaba T4 EX
Od firmy MS Compozit
jsem dostal zapůjčenu RC soupravu Futaba T4EX k vyzkoušení. RC souprava se
dodává v sadách vysílač, přijímač, tři serva, krystaly a vypínač. Sady jsou buď
se standardními servy a přijímačem, nebo v provedení mikro pro slow-flyery.

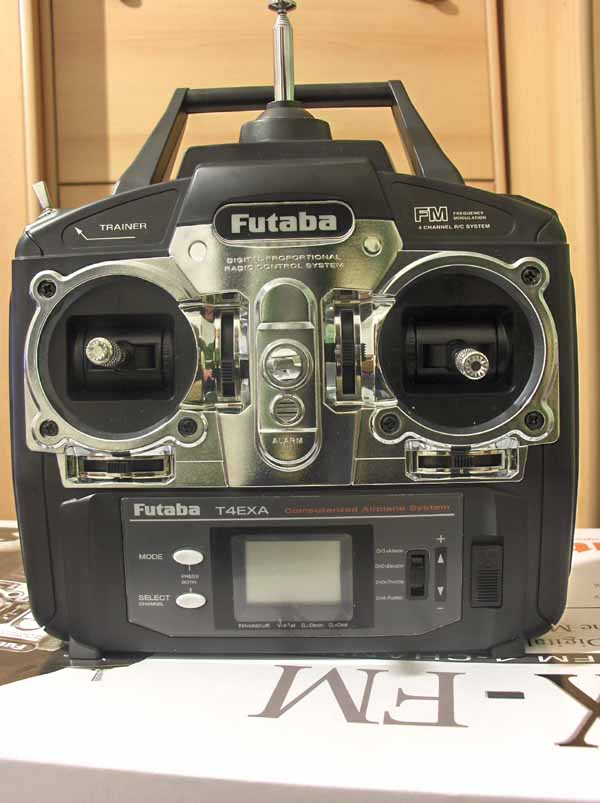

T4EX je čtyřkanálový FM počítačový vysílač "palcového" provedení, určený pro
začátečníky. Disponuje nejzákladnějšími funkcemi a je primárně určen pro
ovládání modelů letadel. Vzhledem k tomu, že vysílač je čtyřkanálový, tak
ovládacích prvků taktéž není mnoho - dva křížové ovladače, příslušné mechanické
trimy, vypínač učitel/žák, a tlačítka pro programování funkcí vysílače. Vysílač
má paměť pro čtyři modely. Informace o stavu vysílače a programovací funkce jsou
zobrazovány na malém jednoúčelovém displeji z tekutých krystalů. Signalizace
poklesu napětí je nastavena na 8,5V a je oznámena pomocí zvukového signálu a
zobrazením značky akumulátoru na displeji. Vysílač pak funguje až do úplného
kolapsu zdrojů.
Na spodní straně vysílače je konektor učitel/žák, otvor pro vložení krystalu, a
pod krytkou prostor pro napájecí akumulátory (akumulátory nejsou součástí
dodávky). Ty mohou být vloženy buď jednotlivě (8 x velikost AA), nebo celá sada,
která se připojí konektorem. K nabíjení ve vysílači je vyveden do strany
standardní nabíjecí konektor.
Programovatelné funkce
Do režimu programování se vstoupí současným stlačením tlačítek MODE a SELECT.
Pomocí MODE se pak roluje v nabídkách, pomocí SELECT se vybírá položka
programování, a pomocí +/- se nastavují hodnoty.
Mode - u vysílače lze volit jeden ze čtyř mode, tzn. rozmístění funkcí na
ovládací prvky. Vstup do menu volby mode se provede současným podržením tlačítek
MODE a SELECT a zapnutím vysílače. Ovladačem +/- se zvolí číslo mode. Pak je
třeba vysílač vypnout.
Model - po vstupu do programovacího režimu se nejprve zobrazí možnost výběru modelu. Pomocí tlačítek +/- lze zvolit jeden ze čtyř modelů. Používá se pouze číslo, nelze zadat žádný název modelu. V tomto menu lze také provést reset modelu - stlačením tlačítka SELECT se zobrazí text CL a přidržením + nebo - dojde k uvedení hodnot v paměti do továrního nastavení.
Reverse - v této nabídce lze nastavit změnu smyslu pohybu každého serva. Tlačítkem SELECT vybereme číslo kanálu, tlačítka +/- servo buď reversují, nebo přepnou nazpět.
E.P.A - nastavení koncových bodů dráhy serv. Nastavení se provádí pro každé servo zvlášť a na každou stranu samostatně. Tlačítkem SELECT vybíráme číslo kanálu, příslušnou páku ovladače vychýlíme do požadovaného směru, a pomocí tlačítek +/- nastavíme max. výchylku serva v rozmezí od 40 do 140%.
Trim.m - uložení trimování modelu do paměti. Pomocí této funkce lze
vytrimování modelu uložit do paměti (podržením tlačítek +/-). Pak je nutné
vrátit mechanické trimy na střed.
EXP - nastavení exponenciálů slouží ke změně průběhu řídících funkcí.
Použijeme ji třeba tehdy když potřebujeme mít málo citlivé ovládání výškovky
kolem středu, ale přesto potřebujeme zachovat plné výchylky serva. Lze nastavit
jak zápornou, tak kladnou hodnotu, křivka ovládání může být tedy degresivní i
agresivní.
Wing - pomocí této funkce lze zvolit mix pro delta křídlo, nebo pro motýlkové ocasní plochy. Výběr typu mixu, nebo jeho vypnutí, se provádí tlačítky +/-.
Opětovným současným
stiskem tlačítek MODE a SELECT se opustí programovací režim.
Vysílač lze propojit s dalším vysílačem T4EX, nebo s vyšší řadou vysílačů Futaba
pro režim učitel/žák, a použít jej tak pro výuku pilotů.
Na vysílači lze dostavit délku ovládacích páček kniplů podle potřeb modeláře.
Avšak měnit nastavení "tvrdosti" pohybu kniplů nelze.
Přijímač je podle typu sady - standardní sada obsahuje přijímač standardní
velikosti - R-136F. V této sadě jsou i tři standardní serva S3003. Pro slow a
park flyery je určena sada s přijímačem R-114F a tři serva S3110. Soupravy jsou
samozřejmě v pásmech 35 i 40MHz.
Na zkoušku jsem vysílačem ovládal model delta-křídla Swift. Pro příjemné řízení
jsem musel stáhnout max. výchylky serv 1 a 2 na 80%, jinak byl model hodně
ostrý. To však ale závisí na použitých servech, délkách jejich pák (použil jsem
HS-55) a zvyklostech pilota. Poněvadž neřídím palcema, ale palcem a ukazováčkem,
tak tošku vadilo vyvážení vysílače, kdy při pověšení popruhem na krk za háček na
vysílači anténa vysílače směruje přibližně 30° nahoru. Nicméně vysílač je velmi
lehký - váha i s bateriemi mi vyšla na 710g, a dá se dobře udržet v potřebné
poloze.
RC souprava Futaba T4EX je podle mne výbornou náhradou koncepčně starších
analogových rádií. Přestože nemá mnoho programových funkcí, tak i ty, které má,
poskytují jistý komfort (oproti analogovým soupravám) pro nemalou část
používaných modelů, jako jsou slow a park flyery, nerozbitné delta křídla, a
jednoduché modely větroňů i motorových modelů.
Letu zdar!
Vít Klabačka
